YA圓振篩-圓振篩型號大全-廠家安裝使用說明
YA圓振篩-圓振篩型號大全-廠家安裝使用說明
時間:2020/10/13 15:21:03

YA圓振動篩介紹

圓振動篩的運動軌跡呈圓周,做圓形運動,是一種多層數、高效新型振動篩。它主要適用於選煤、選礦、建材、電力及化工等行業。

YA圓振動篩結構組成

奧創圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。如無特殊要求,YA和2YA型為紡織篩麵,YAH型為衝孔篩麵,各類篩麵均能滿足。
YA係列圓振動篩主要由偏心塊激振器、篩箱、電動機、及支承裝置等組成。采用小振幅,高頻率,大傾角結構,使該機篩分效率高、處理量大、壽命長、電耗低、噪音小。
YAX稀油圓振動篩結構:由彈簧支承組、傳動裝置、篩箱、支承座、稀油潤滑振動器等組成。

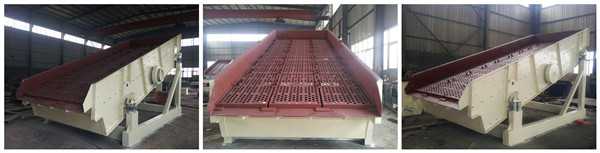

圓振篩

YA圓振動篩工作原理

圓振動篩的篩箱運動軌跡為圓形或橢圓形,圓振動篩采用慣性激振器產生振動,其振動源一般為電動機帶動激振器。圓振動篩為單軸振動器,固定在篩箱上的主軸由電機帶動告速旋轉,安裝在主軸上的偏心體隨之轉動,產生離心慣性力,使可以自由振動的篩箱產生近似圓形軌跡的振動。

YA圓振動篩特點優勢

1、處理能力大,篩分效率高。

2、振動器采用軸承稀油潤滑、外置式塊偏心結構。具有激振力大,軸承負荷小、溫度低,噪音小等特點。(軸承溫升小於35°)。

3、振動器整體拆裝,維護、更換方便,大大縮短了檢修周期。(更換振動器隻需1~2小時)。

4、篩機側板采用整板冷作、無焊接、強度高使用壽命長。 橫梁與側板間聯接采用抗扭剪高強螺栓聯接,無焊接、橫梁易更換。

5、篩機采用橡膠彈簧減振,與金屬彈簧比,具有噪音小,壽命長,過共振動區平穩、 篩機各支點動負荷小等優點。

6、電機與激振器聯接采用撓性聯軸器,具有使用壽命長,對電機衝擊小等優點。

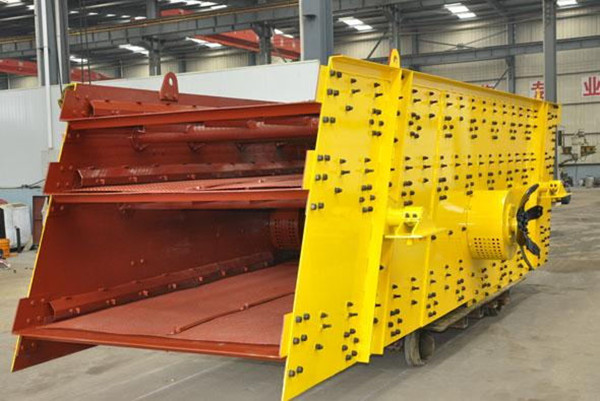

圓振篩

YA圓振動篩技術參數

型號 篩麵層數 篩網麵積 (mm) 篩孔尺寸 (mm) 進料尺 (mm) 處理能力 (t/h) 振動頻率 (Hz) 雙振幅 (mm) 電力功率 (kw) 重量 外形尺寸
YA1230 1 3.6 3-50 200 7.5-70 800-970 8 5.5 1.75 3073x2030x1611
2YA1230 2 3.6 3-50 200 7.5-70 800-970 8 5.5 2.34 3122x2050x2247
3YA1230 3 3.6 3-50 200 7.5-70 800-970 8 7.5 3.05 3122x2050x2700
2YA1548 2 7.2 5-50 400 50-208 970 8 15 5.33 4400x2610x2857
3Y1548 3 7.2 5-50 400 50-250 970 8 15 6.07 5650x2528x3400
3YA1848 3 8.64 5-80 400 50-300 970 8 18.5 6.93 5027x3100x3500
3YA1860 3 10.8 5-50 400 50-350 970 8 22 7.7 6200x2240x1650
2YA2160 2 12.6 5-100 400 100-500 730   30 10.2 6374x3821x3707
2YA2460 2 14.4 5-150 400 150-700 730   37 12.35 6374x4121x3707
