交叉滾軸篩介紹

交叉滾軸篩篩麵由很多根平行排列的、其上交錯地裝有篩盤的輥軸組成，滾軸通過鏈輪或齒輪傳動而旋轉，其轉動方向與物料流動方向相同。為了使篩上的物料層鬆動以便於透篩，篩盤形狀有偏心的和異形的。為防止物料卡住篩軸，裝有安全保險裝置。滾軸篩全部為座式，有左傳動和右傳動之分，又分帶走輪和不帶走輪的，帶走輪的可在鋼軌上移動。處理能力能達到630-1500t/h。

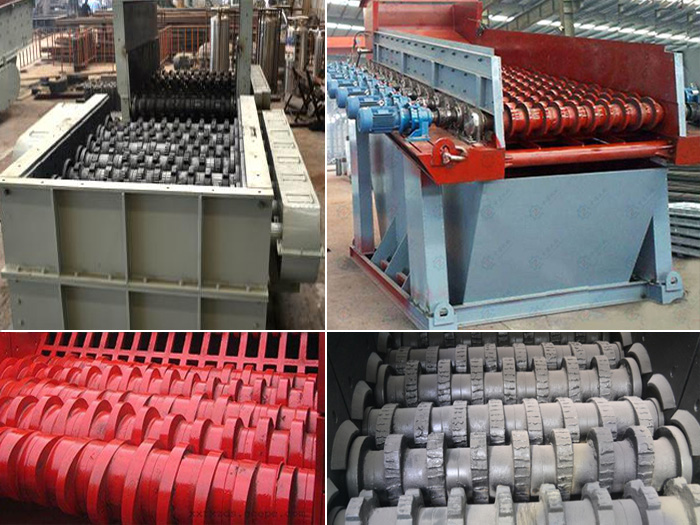

交叉滾軸篩煤機時產500-1000噸煤炭處理分級設備廠家

工作原理：由於滾軸篩篩軸是按不同的工作角度布置的，所以當物料在工作角度較高的位置運行時速度較快；當物料在工作角度較低的位置運行時速度較平緩。兩種不同速度運行下的物料，在篩麵某一位置相匯時開始做軸向運動，這樣就使物料均勻地分布在篩麵上，達到了提高篩分效率的目的。

注意：滾軸篩形式有很多奧創廠家可以根據客戶的實際使用要求來進行機型的設計選定，也可以根據客戶要求來進行定製。

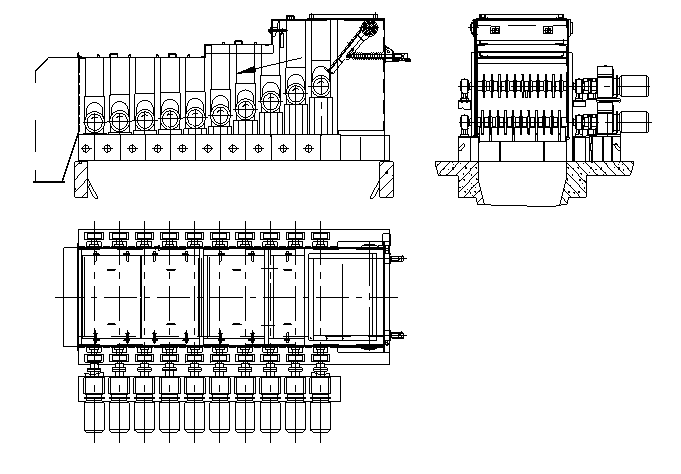

主要結構：

滾軸篩主要由前篩箱、中篩箱、後篩箱、下篩箱、篩軸及煤擋板六部分組成，所有殼體均由鋼板焊接而成，箱體內兩側固定有耐磨襯板，大大提高了設備的壽命。

交叉滾軸篩煤機時產500-1000噸煤炭處理分級設備廠家

滾軸篩型號參考：

型號	篩麵寬度 (mm)	軸數	出力 (t/h)	篩孔尺寸 (mm)	減速機		電動機		電機功率 (kw)	電機轉速 (rpm)	減速機速比	篩軸轉速 (rpm)	長×寬×高 (mm)
型號	篩麵寬度 (mm)	軸數	出力 (t/h)	篩孔尺寸 (mm)	型號	台數	型號	台數	電機功率 (kw)	電機轉速 (rpm)	減速機速比	篩軸轉速 (rpm)	長×寬×高 (mm)
10-06A	1000	6	300	55×65	YZX132M121 YZX132M221	6	YGb132M2-10	6	6×1.25	550	5.47	100.5	2170×1955×1300
10-09A	1000	9	500	55×65	YZX132M121 YZX132M221	9	YGb132M2-10	9	9×1.25	550	5.47	100.5	3100×1955×1300
10-12A	1000	12	700	55×65	YZX132M121 YZX132M221	12	YGb132M2-10	12	12×1.25	550	5.47	100.5	4030×1955×1300
14-09A	1400	9	1000	60×80	YZX132M121 YZX132M221	5 4	YZG132M1 YZG132M2	5 4	4×3.7	908 915	12.5	72.6 73.2	3440×2691×1500
14-12A	1400	12	1200	60×80	YZX132M121 YZX132M221	7 5	YZG132M1 YZG132M2	7 5	7×2.2 5×3.7	908 915	12.5	72.6 73.2	4400×2691×1500
14-15A	1400	15	1500	60×80	YZX132M121 YZX132M221	9 6	YZG132M1 YZG132M2	9 6	9×2.2 6×3.7	908 915	12.5	72.6 73.2	5360×2691×1500
18-12A	1800	12	1500	60×80	YZX132M121 YZX132M221	7 5	YZG132M1 YZG132M2	7 5	7×2.2 5×3.7	908 915	12.5	72.6 73.2	4400×3091×1800
18-15A	1800	15	2000	60×80	YZX132M121 YZX132M221	9 6	YZG132M1 YZG132M2	9 6	9×2.2 6×3.7	908 915	12.5	72.6 73.2	5360×3091×1800
18-18A	1800	18	2500	60×80	YZX132M121 YZX132M221	11 7	YZG132M1 YZG132M2	11 7	11×2.2 7×3.7	908 915	12.5	72.6 73.2	6320×3091×1800

注：以上滾軸篩型號尺寸為標準機型，如用戶有特殊要求可量身定做。

我廠生產直線振動篩、礦用振動篩、旋振篩、圓振動篩、振動電機、超聲波振動篩等振動篩分機械自投放市場以來，一直備受各大、中型電廠的青睞；我廠型號為 AC型香蕉型滾軸篩主要應用於火電廠燃燒的煤大多是未經篩分的原煤，其粒度等大小不均，進入鍋爐之前需進行篩分破碎處理，為設計製造適於不同煤種和篩分設備，我公司經過多年的潛心研究，實踐探索，並總結了多方的經驗，博采眾長，研製生產出GS型香蕉型滾軸篩，該機具有處理量大、效率高、結構緊湊，能適應高水分褐煤等特點。
