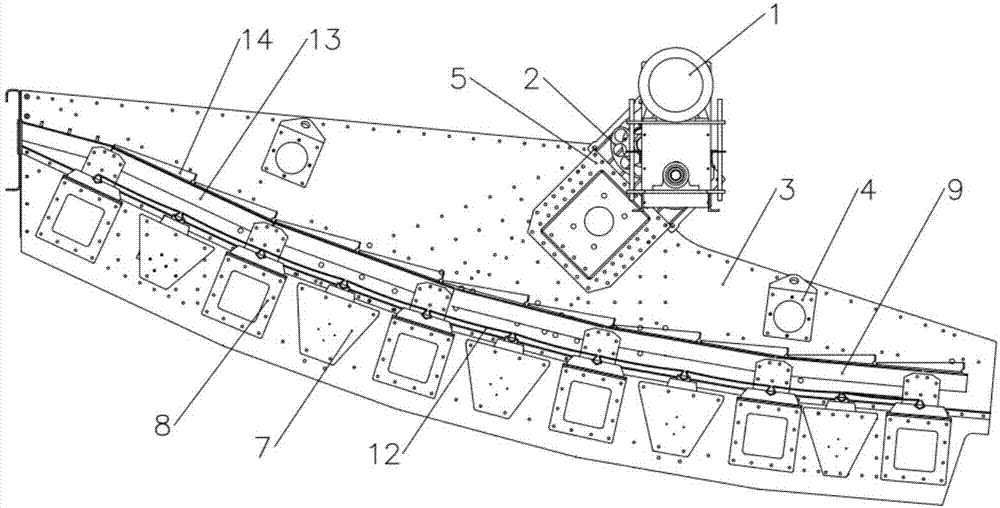

香蕉型弛張篩結構圖分享

香蕉型弛張篩主要部件配置要求：

（1）篩體結構設計合理，最有限度地提高篩體強度；在滿足篩機強度要求的條件下盡可能限度地減輕篩體的整體重量，使整台篩機具有強度高、重量輕、處理量大的特點。
（2）設備各連接部件采用減噪技術進行裝配使整台篩機工作時運轉噪音低，噪音一米內小於85dB。
（3）激振梁和橫梁采用先進的焊接工藝、焊接技術進行焊接，按照特殊的熱處理工藝進行整體去應力退火，所有焊縫質量滿足高強度振動的特殊疲勞要求，同時有限度減少工作焊接變形。

（4）激振梁和橫梁要精工加工，確保篩機進行裝配時各部件尺寸偏差減少到合理範圍，保證篩機的整體裝配質量。

（5）橫梁采用異形特製鋼管設計，支架與橫梁采用鑲套焊接，整個橫梁表麵上受力均勻有效避免應力集中。
（6）篩體表麵處理達到Sa2.5級後噴塗聚脂防護漆，使表麵具有高的耐磨性和耐腐蝕性。

（7）篩機裝配時所有配合麵接合部位都采用防水密封處理。

（8）振動篩身與安裝基座采用鋼製螺旋壓縮彈簧進行隔振緩衝，彈簧兩端加設橡膠墊，減小彈簧與鋼製彈簧座板的摩損和摩擦噪音。

TTCS 2490香蕉型弛張篩技術參數：
（1）設備用途：原煤分級；原煤入料粒度300-0mm。
（2）設備型號：2490
（3）振幅和頻率：篩體雙振幅4-8mm浮動框雙振幅10-18mm，頻率約750r/min；
（4）有效篩麵尺寸：9m（長）×2.4m（寬）
（5）篩板層數及篩網尺寸：雙層，上層50mm，下層17mm~13mm；
（6）篩板材質：上層錳鋼棒條，下層聚氨酯弛張篩麵；
（7）處理量：400t/h~500t/h；
（8）激振器：激振器采用偏心結構，兩組偏心塊的聯接軸與傳動軸聯接，通過更換、添加或減少配重塊，實現振幅調整。軸承采用瑞典進口SKF軸承。保證軸及軸承座與軸承的加工配合工藝，避免軸承跑內、外套的現象發生；
（9） 減振裝置:采用鋼製螺旋減振彈簧；

（10）使用壽命：激振單元、大梁、側板使用壽命大於10年。

香蕉型弛張篩主要部件配置要求及參數選型
